轉向節連接安裝孔用鉆削刀具

發布時間:2019-04-28 瀏覽:

轉向節連接安裝孔用鉆削刀具

轉向節（Steering Knuckle）又稱“羊角”，是汽車轉向橋中的重要零件之一，能夠使汽車穩定行駛并靈敏傳遞行駛方向。

轉向節是車輪轉向的鉸鏈，一般呈叉形。上下兩叉有安裝主銷的兩個同軸孔，轉向節軸頸用來安裝車輪。轉向節上銷孔的兩耳通過主銷與前軸兩端的拳形部分相連，使前輪可以繞主銷偏轉一定角度而使汽車轉向。

圖示一轉向節

加工零件：轉向節

材料：鍛鋼

機床：臥式加工中心

冷卻方式：內冷

加工部位：D5.5孔，深度24mm

壽命要求：120件

加工難點一：被加工孔的孔底出口表面是外螺紋表面，刀具鉆通出孔底時，外螺紋表面對刀具的損傷較大，刀具切削刃口容易崩缺。

加工難點二：被加工孔是個貫穿孔，在第一次鉆完孔后，需要再進行一次相貫的鉆削加工，刀具在第二次加工貫穿第一次已加工孔時，切削刃口容易崩缺。

加工難點三：為了去除相貫孔處的毛刺，需要此款刀具再從第一次已經鉆好的孔反面進入，鉆入到相貫孔處去除毛刺。刀具在鉆入已經加工好的孔時，刀具的兩側刀尖容易崩缺。

目前客戶使用某品牌刀具，在加工到80-120件時，兩側的刀尖以及切削刃口崩缺嚴重，導致纏屑，嚴重的還會(huì )斷刀。

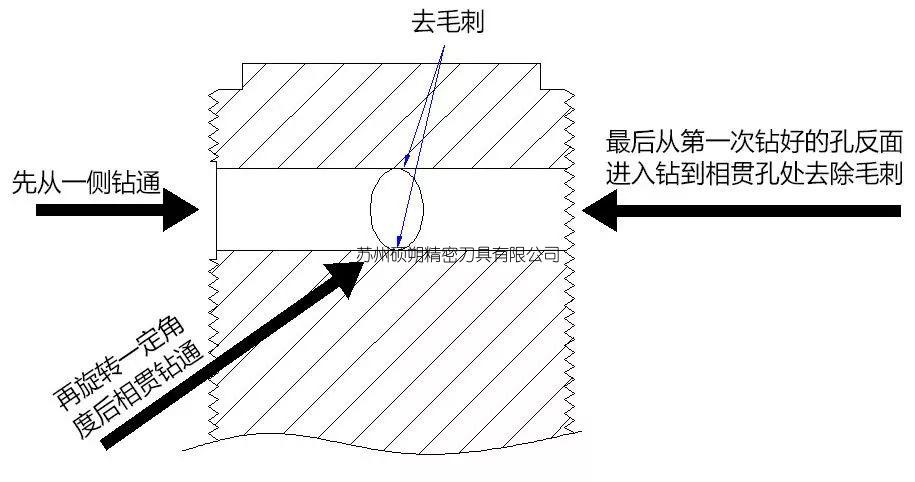

圖示三局部孔加工平面圖

SS/碩朔合金鉆頭設計特點：

1.特殊設計的鉆心形式，加強了刀具的定心效果，以保證刀具加工時的穩定性。

2.雙刃帶設計，保證刀具在加工時的穩定性。

3.特殊的刃型設計，以及刃口處理方式，在保證刀具切削性能的同時，提高切削刃口的強度。

4.使用SS/碩朔定制的合金鉆頭直徑：D5.5內冷鉆，Vc:31m/min；S:1800r/min；F:200mm/min；刀具使用壽命：穩定在150 件左右。
